In den Bereichen Wärmepumpe und Kessel werden der Hersteller, der Typ und die Nennleistung des ausgewählten Modells angezeigt, der für die Simulation verwendet wird. In dem Bereich Betriebsweise werden die Regelparamter für die Wärmepumpe und den Heizstab bzw. Kessel gesetzt. Zudem werden in dem Kennlinien-Diagramm die Regelparamter und Kennlinien der Wärmeerzeuger dargestellt, so wie der Bivalenzpunkt zwischen Gebäudekennlinie und Wärmepumpenkennlinie.

So gehen Sie vor:

Wärmepumpe

1. Klicken Sie auf Auswählen, um eine Wärmepumpe aus der Datenbank auszuwählen.

2. Die Datenbank wird geöffnet. Sie sehen eine Tabelle mit Wärmepumpen und Optionen, die die Auswahl erleichtern, einige davon erreichen Sie im Kontextmenü (siehe auch: Arbeiten mit der Wärmepumpen-Datenbank).

3. Grenzen Sie die Anzahl der möglichen Wärmepumpen ein:

   • Wählen Sie einen Produkttyp Sole/Wasser (mit Zwischenkreis) oder Wasser/Wasser (ohne Zwischenkreis),
   • oder wählen Sie ein Unternehmen oder nur eigene Produkte oder
   • grenzen Sie die Auswahl durch eine Suche in den Produkt(namen) oder Nennleistungen ein.

4. Wählen Sie eine Wärmepumpe durch Doppelklicken oder Anklicken der Wärmepumpe und Klick auf die Schaltfläche Auswählen aus.

Hinweis für Erdwärmesonden-Anlagen: Sie wählen eine WP, die zum Bohrloch (Tiefe, Durchmesser) und zur Erdwärmesonde (Entzugsleistung) passt. Falls Sie nachträglich das Bohrloch ändern, müssen Sie ggfs. auch eine andere Wärmepumpe auswählen! Zumindestens sollten Sie die WP-Nennleistung nochmal überprüfen.

Kessel

1. Klicken Sie auf Auswählen, um einen Kessel aus der Datenbank auszuwählen.

2. Die Datenbank wird geöffnet. Sie sehen eine Tabelle mit Kesseln und Optionen, die die Auswahl erleichtern, einige davon erreichen Sie im Kontextmenü.

3. Grenzen Sie die Anzahl der möglichen Kessel ein:

   • Wählen Sie einen Produkttyp aus.
   • oder wählen Sie ein Unternehmen
   • grenzen Sie die Auswahl durch eine Suche in den Produkt(namen) oder Nennleistungen ein.

4. Wählen Sie einen Kessel durch Doppelklicken oder Anklicken des Kessels und Klick auf die Schaltfläche Auswählen aus.

Betriebsweise

1. Wählen Sie die gewünschte Betriebsweise.

2. Die dazugehörigen Eingabefelder werden entsprechend freigeschaltet.

3. Das Kennlinien-Diagramm passt sich der ausgewählten Betriebsweise an.

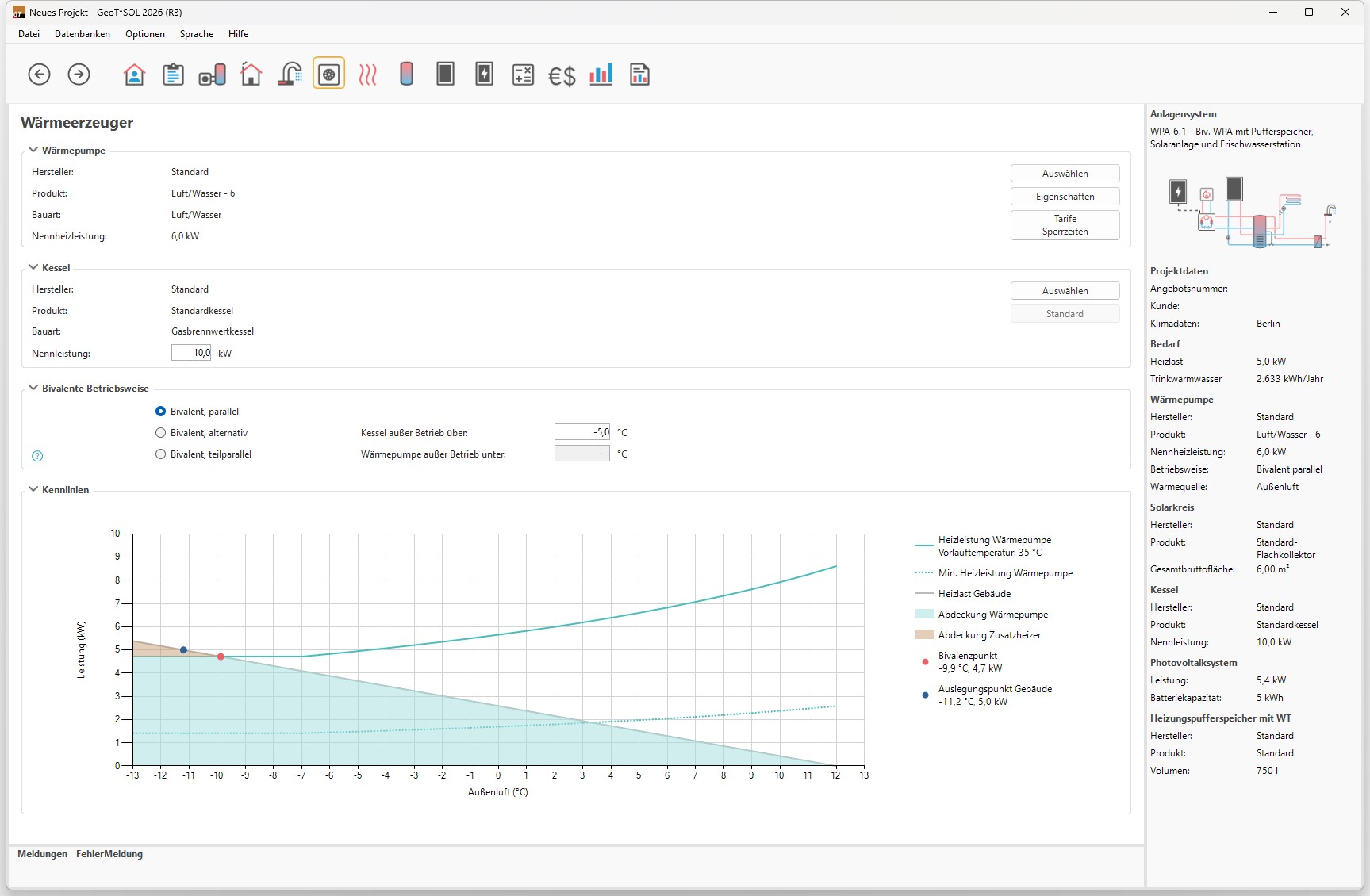

Kennlinien

Das Kennliniendiagramm vereinfacht die Auslegung der Wärmepumpe für die Heizung und visualisiert die Betriebsweise. Der Trinkwarmwasserbedarf wird in diesem Diagramm nicht berücksichtigt.

Die Heizleistung der Wärmepumpe zeigt die Leistungskurve für die definierte Vorlauftemperatur der Heizung. Die minimale Heizleistung der Wärmepumpe zeigt die untere Leistungsgrenze der Wärmepumpe. Unterhalb dieser Leistung arbeitet die Wärmepumpe nicht. Das heißt, die Wärmepumpe fängt an zu takten, denn entweder sie liefert zu viel Wärme oder zu wenig. Beim Einsatz von Pufferspeichern ist die minimale Heizleistung nicht mehr so relevant.

Bis zum Bivalenzpunkt kann die Wärmepumpe den Wärmebedarf des Gebäudes decken. Bei Temperaturen unterhalb des Bivalenzpunkts wird ein Zusatzheizer (Kessel oder Heizstab) benötigt. Siehe auch Betriebsweisen.
